產品結構與特點

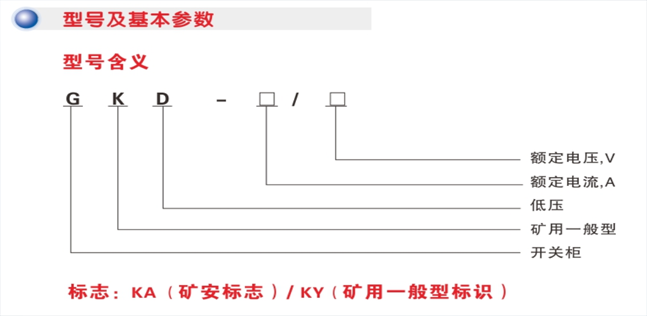

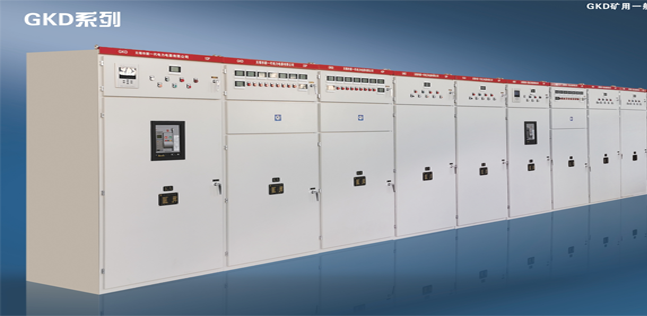

本開關柜適用于煤礦無瓦斯、無粉塵爆炸場所及非煤礦山等其它類似的礦井下中央控制室、井底停車場、主要通風道機電峒室的供電系統中，為380V～660V系統中的動力、配電、照明、電機及其它電氣設備受電、饋電、控制和保護及電源變換設備，本開關柜同樣適用于地面變電站和冶金、化工、電力等部門的供電系統。 ● 外殼防護等級高:門的折邊處均嵌有一根山型橡膠條，關門時門與構架之間的嵌條有一定的壓縮行程 額定電壓,V . 額定電流,A 能防止門與柜體直接碰撞，也達到密封的要求，提高了柜體的防護等級;在滴水嚴重的場合柜頂可做成 低壓 一定的斜度，具有防滴作用，在濕度高的場合，可加裝除濕加熱或通風等設備; 礦用一般型開關柜 ● 結構特點:開關柜基本結構系戶內全封閉式，鋼板彎邊經CNC設備加工和型鋼焊接或組裝成型，使整 個柜體不僅具有精度高、而且零部件通用性強。電纜可以從柜底電纜引入裝置中進出，前后有門，前門標志:KA(礦安標志)/KY(礦用一般型標識) 上裝有控制，操作、測量和指示的開關，按鈕、表計和信號指示燈，后門供安裝維修之用，柜內主母線 基本參數 置于開關柜上部，用高強度母線框固定。電器元件裝于箱內開有長腰孔的角鋼上，用螺栓緊固，可以左右上下任意調節，安裝方便靈活，柜前操作，柜前柜后檢修，可單獨使用或排列使用;開關柜外殼整體采用噴塑、烘漆工藝處理，具有附著力強，質感好的特點，有很強的抗腐蝕與抗氧化作用，并保證了外觀的質量 開關設備執行標準:GB/T12173及GB14048，開關柜外形見圖 1;開關柜由柜體和電氣兩部分組成。 開關柜外殼防護等級為IP54，電氣方案靈活、組合方便、系列適用性強、可根據用途將一次方案進行排 列組合，完成配電需求的各種功能。 隨柜物品 ● 開關柜的安裝使用說明書; 裝箱單; 主要元件說明書; ·信息反饋單; 開關柜二次原理圍、接線圍; 開關柜出廠檢驗報告: 配件與專用工具; 合格證。 訂貨 訂貨資料: 0系統圖、排列圖及平面布置圍，開關柜內所裝配電器元件的規格、數量及品牌: 用戶可根據實際需要，按線路選型方案選配，負載名稱及額定電流; 各饋出單元的用途牌宇樣; 地腳槽鋼及電續頭，制造廠不供應，要求提供主母排時應在合同中注明， 開關柜外殼顏色應注明，未注明時按常規供貨; 有特殊方率和面求時，可按用戶要求進行設計和供應; 訂貨前用戶需要技術咨詢可與本公司技術郵聯系(0510-83272855)。
該開關柜符合礦用一般型電氣設備的GB12173標準，其電氣間隙、爬電距離和耐濕熱性能也符合Q/TF202-2015企業標準的規定。該配電柜主要采用國內新技術產品和引進技術生產的產品，具有高分?jǐn)嗄芰?、安全可靠，適合井下額定電壓660V、380V供電系統的要求。 該開關柜是根據礦山井下配電、能源部主管部門和設計部門的要求，本著安全、經濟、合理和可靠的原則而設計的一種新型低壓配電柜。該產品具有高分?jǐn)嗄芰?、動熱穩定性好、結構新穎、合理，電氣方案切合實際，系列化、適用性強以及高防護等級等特點，適合作為現有產品的更新?lián)Q代之選。 該礦用低壓開關柜的設計、制造采用了先進的技術、經濟合理的方案、安全適用的設計規范，以確保質量。該開關柜中的母線、斷路器等電氣設備設計成能承受任何進出線和母線短路時的最大機械應力和熱應力。所有低壓母線均采用絕緣母線，所有開關柜中的元件和附件均采用阻燃材料制造，以確保產品質量和安全性能。
本開關柜適用于煤礦無瓦斯、無粉塵爆炸場所及非煤礦山等其它類似的礦井下中央控制室、井底停車場、主要通風道機電峒室的供電系統中，為380V～660V系統中的動力、配電、照明、電機及其它電氣設備受電、饋電、控制和保護及電源變換設備，本開關柜同樣適用于地面變電站和冶金、化工、電力等部門的供電系統。 ● 外殼防護等級高:門的折邊處均嵌有一根山型橡膠條，關門時門與構架之間的嵌條有一定的壓縮行程 額定電壓,V . 額定電流,A 能防止門與柜體直接碰撞，也達到密封的要求，提高了柜體的防護等級;在滴水嚴重的場合柜頂可做成 低壓 一定的斜度，具有防滴作用，在濕度高的場合，可加裝除濕加熱或通風等設備; 礦用一般型開關柜 ● 結構特點:開關柜基本結構系戶內全封閉式，鋼板彎邊經CNC設備加工和型鋼焊接或組裝成型，使整 個柜體不僅具有精度高、而且零部件通用性強。電纜可以從柜底電纜引入裝置中進出，前后有門，前門標志:KA(礦安標志)/KY(礦用一般型標識) 上裝有控制，操作、測量和指示的開關，按鈕、表計和信號指示燈，后門供安裝維修之用，柜內主母線 基本參數 置于開關柜上部，用高強度母線框固定。電器元件裝于箱內開有長腰孔的角鋼上，用螺栓緊固，可以左右上下任意調節，安裝方便靈活，柜前操作，柜前柜后檢修，可單獨使用或排列使用;開關柜外殼整體采用噴塑、烘漆工藝處理，具有附著力強，質感好的特點，有很強的抗腐蝕與抗氧化作用，并保證了外觀的質量 開關設備執行標準:GB/T12173及GB14048，開關柜外形見圖 1;開關柜由柜體和電氣兩部分組成。 開關柜外殼防護等級為IP54，電氣方案靈活、組合方便、系列適用性強、可根據用途將一次方案進行排 列組合，完成配電需求的各種功能。 隨柜物品 ● 開關柜的安裝使用說明書; 裝箱單; 主要元件說明書; ·信息反饋單; 開關柜二次原理圍、接線圍; 開關柜出廠檢驗報告: 配件與專用工具; 合格證。 訂貨 訂貨資料: 0系統圖、排列圖及平面布置圍，開關柜內所裝配電器元件的規格、數量及品牌: 用戶可根據實際需要，按線路選型方案選配，負載名稱及額定電流; 各饋出單元的用途牌宇樣; 地腳槽鋼及電續頭，制造廠不供應，要求提供主母排時應在合同中注明， 開關柜外殼顏色應注明，未注明時按常規供貨; 有特殊方率和面求時，可按用戶要求進行設計和供應; 訂貨前用戶需要技術咨詢可與本公司技術郵聯系(0510-83272855)。
| 產品參數 | |
|---|---|
| 產品型號參數 | 礦用一般型低壓柜 |
| 型號 | GKD |
| ◆額定電壓 | 1140V 660V 380V |
| ◆額定頻率 | 50Hz |
| ◆額定電流 | 2500A、2000A、1600A、1000A、800A、630A、500A、400A、300A、200A、150A、100A、75A、50A |
| ◆額定短時耐受電流ICW(kA) | 50kA |
| ◆操作回路額定電壓 | ~380V、~220V、~127V、-110V、~100V |
| ◆外殼防護等級 | IP54 |

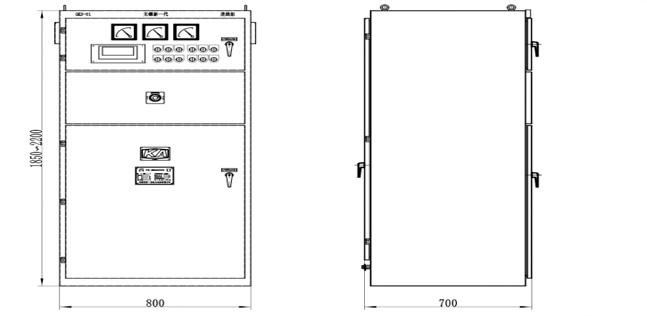

產品尺寸表
| 高度 | 寬度 | 深度 |
|---|---|---|
| 1800(2000、2200) | 600 | 600(800) |
| 1800(2000、2200) | 800 | 600(800) |
| 1800(2000、2200) | 1000 | 600(800) |
| 可根據用戶要求特殊設計。 |
